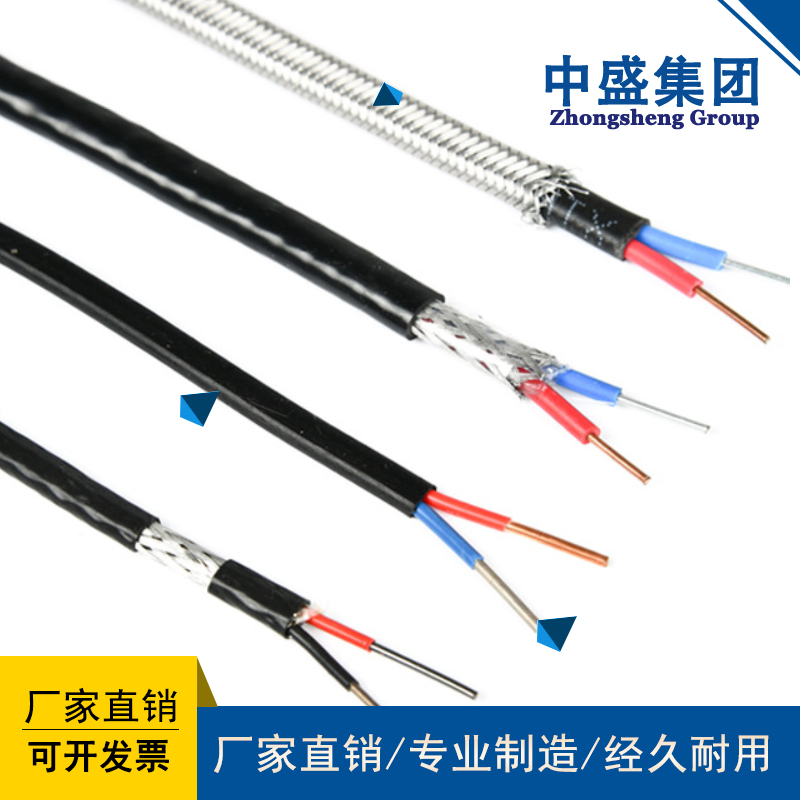

F、F46、 HF、HBF补偿导线系列是采用-进口优质氟塑料可以耐温260℃，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入 油水中长期使用。热电偶补偿导线使用温度可以在—60—260℃，属于当代国内xj****水平。系列产品主要应用于各种测温装置上，补偿导线型号按产品的品种划 分为SC、KC、KX、EX、JX、TX、NC。热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。已被 广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。

执行标准

本产品执行GB/4989-94等效用IEC584-3标准

阻燃特性符合GB/T1830.3(IEC60332-3)规定要求

适用范围：本产品广泛适用于石油、化工、冶金、核电站、发电厂等测量部门准确操作自动化控制、测量温度、计算机测温系统中分度号为S、K、E、J和T型热电偶配用补导线。
产品特性：根据不同恶劣环境、采用不同材料结构，达到耐火、耐油、耐酸、耐碱、耐腐蚀等要求。
护层着色：
型号 SC KC KC1 KX EX JX TX
正极 红 红 红 红 红 红 红
负极 绿 蓝 海蓝 黑 棕 紫 白
型号分度和绝缘着色
型号 热电偶分度号 配用热电偶 补偿导线合金丝 绝缘层着色
正极 负极 正极 负极
BC B 铂铑30-铂铑6 铜 铜 红 灰
SC S 铂铑10-铂 SPC(铜) SNC(铜镍0.6) 红 绿
RC R 铂铑13-铂 RPC(铜) SNC(铜镍0.6) 红 绿
KCA K 镍铬-镍硅 KPCA(铁) KNCA(铜镍2) 红 蓝
KCB KPCB(铜) KNCB(铜镍4) 红 蓝
KX KPX(镍铬10) KNX(镍硅3) 红 黑
NC N 镍铬硅-镍硅 NPC(铁) NNC(铜镍18) 红 灰
NX NPX(镍硅14硅) NNX(镍硅4) 红 灰
EX E 镍铬-铜镍 EPX(镍硅10) ENX(铜镍45) 红 棕
JX J 铁-铜镍 JPX(铁) JNX(铜镍45) 红 紫
TX T 铜-铜镍 TPX(铜) TNX(铜镍45) 红 白
WC3/25 WRa3-WRa25 钨铼-钨铼25 WPC3/25 WNC3/25 红 黄
WC5/26 WRa5-WRa26 钨铼5-钨铼26 WPC5/26 WNC5/26 红 橙
使用分类及护层颜色
使用分类 精度等级及标志 护层着色
普通级 精密级 普通级 精密级
一般用 G B A 黑色 灰色
耐热用 H B A 黑色 黄色
主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC、KCA、KCB
其中：a)型号第一个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶
结构特征、绝缘层、护层材料、使用温度：
绝缘层及护层 使用温度
材料 符号
聚氟乙烯 PVC -25～70℃
-25～105℃
聚全氟乙丙烯 FEP -60～205℃
可溶性聚四氟乙烯 PFA -60～260℃
