安徽天长中盛电缆硅橡胶动力电缆YGG 3*2.5+1*1.5

安徽天长中盛电缆硅橡胶动力电缆YGG 32.5+11.5

YGG硅橡胶动力电缆简要说明:产品详细介绍一：产品特点及用途:本产品适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等

电话：0550-7855886
传真：0550-7855885
邮件：zsdqjt@163.com

产品说明

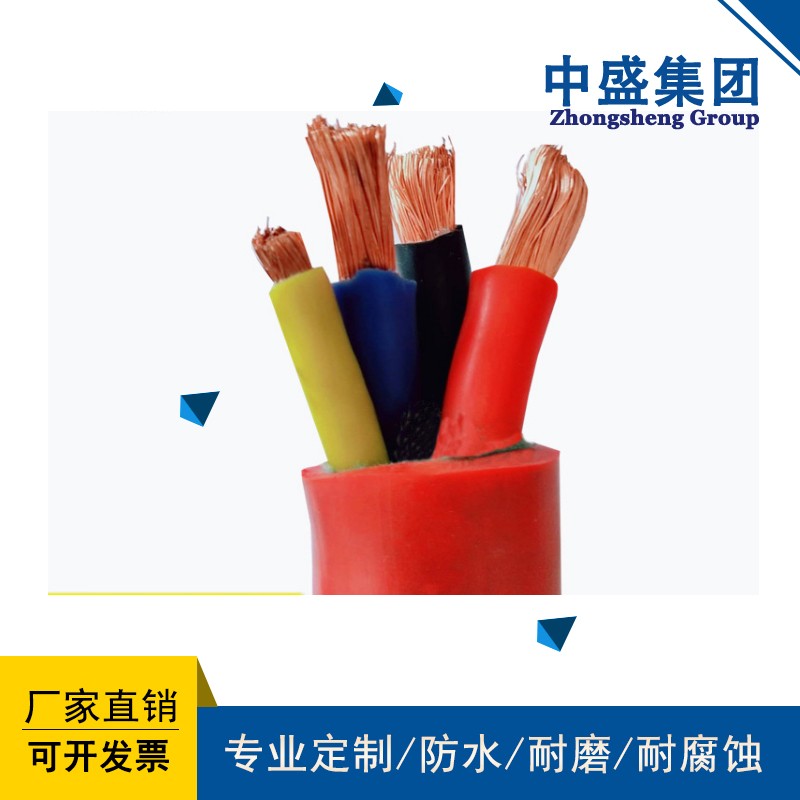

YGG硅橡胶动力电缆

简要说明:产品详细介绍一：产品特点及用途:本产品适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，敷设方

产品详细介绍

一：产品特点及用途:本产品适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，敷设方便，高温(高寒)环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。二：产品执行标准Q/HHTZH001.1阻燃耐火特性试验执行GB12666-90要求三：使用特性1．交流额定电压：U0/U 0.6/1KV工作温度： 180℃***低环境温度：固定敷设-60℃2．电缆安装敷设温度应不低于-25℃。3．电缆允许弯曲半径：电缆***小为电缆外径的10倍四：基本型号及名称

表1

型号产品名称

YGC 硅橡胶绝缘硅橡胶护套电力电缆

YGCR 硅橡胶绝缘硅橡胶护套移动用电力软电缆

YGCP 硅橡胶绝缘硅橡胶护套铜编织屏蔽电力电缆

YGC22 硅橡胶绝缘硅橡胶护套钢带铠装电力电缆

JGG 硅橡胶绝缘硅橡胶护套安装线

JGGR 硅橡胶绝缘硅橡胶护套移动用安装软线

JGGP 硅橡胶绝缘硅橡胶护套铜编织屏蔽安装线

JHXG 硅橡胶绝缘电机引接线

备注：阻燃型硅橡胶电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。

五：代号名称和含义

代号代号含义

Y 系列代号(移动软电缆)

G 硅橡胶

C 重型

22 钢带铠装

P 铜编织屏蔽

R 多股绞合导体

J 电机引接线

六：主要技术指标

1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表1和表2。

2．20℃时绝缘电阻不小于100MΩ/KM

3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

七：基本电缆规格及结构参数

线芯*标称截面(mm2) 导体结构

(根数*直径)

(B/R)

mm 电缆外径(mm) 参考重量(kg/km)

YGC

JGGF YGCR

JGGFR YGCR

JGGFR YGC22

JGG22

1*1.5 19*0.32/48*0.20 3.2 3.5 27.5

1*2.5 19*0.41/51*0.25 3.7 3.9 38.6

1*4 19*0.52/82*0.25 4.6 5.2 55.5

1*6 19*0.65/123*0.25 5.6 6.5 77.7

1*10 48*0.52/204*0.25 7.2 7.8 132

1*16 75*0.52/323*0.25 8.2 9.0 188

1*25 108*0.52/513*0.25 10.2 11.0 312

1*35 108*0.65/722*0.25 112 12.0 408

1*50 10*2.52/1026*0.25 13.5 14.5 554

1*70 19*2.16/1406*0.25 16.5 17.5 762

1*95 19*2.52/486*0.50 19.0 20.5 1045

1*120 24*2.52/608*0.50 20.0 22.0 1281

1*150 30*2.52/760*0.50 21.0 24.2 1612
